Prototipo de Cargador de Batería 1000thon Mix

Diseño de laboratorio electrónico para un cargador casero de baterías automotrices de 12V con regulación de voltaje y limitación activa de corriente mediante sistema de control de doble etapa (CC/CV).

Sistema 12 V DC Activo
Modo CC (Corriente Constante)
Seguridad Fusible 15 A OK
Monitoreo Digital Activo

Descripción General del Proyecto

Este proyecto detalla paso a paso la construcción e ingeniería técnica de un cargador inteligente casero para baterías automotrices de plomo-ácido de 12V.

Al emplear una fuente conmutada de potencia estable junto a un módulo regulador CC/CV, el sistema permite calibrar con absoluta precisión tanto la corriente máxima suministrada como la tensión final de carga, ofreciendo un entorno seguro y óptimo de recarga que prolonga la vida útil de los acumuladores.

Diseño Electrónico Recomendado: Fuente Conmutada 15V DC + Módulo CC/CV de alta corriente con disipadores + Instrumento de medición Dual Volt/Amp + Fusible rápido + Pinzas cocodrilo de cobre sólido de calibre adecuado.

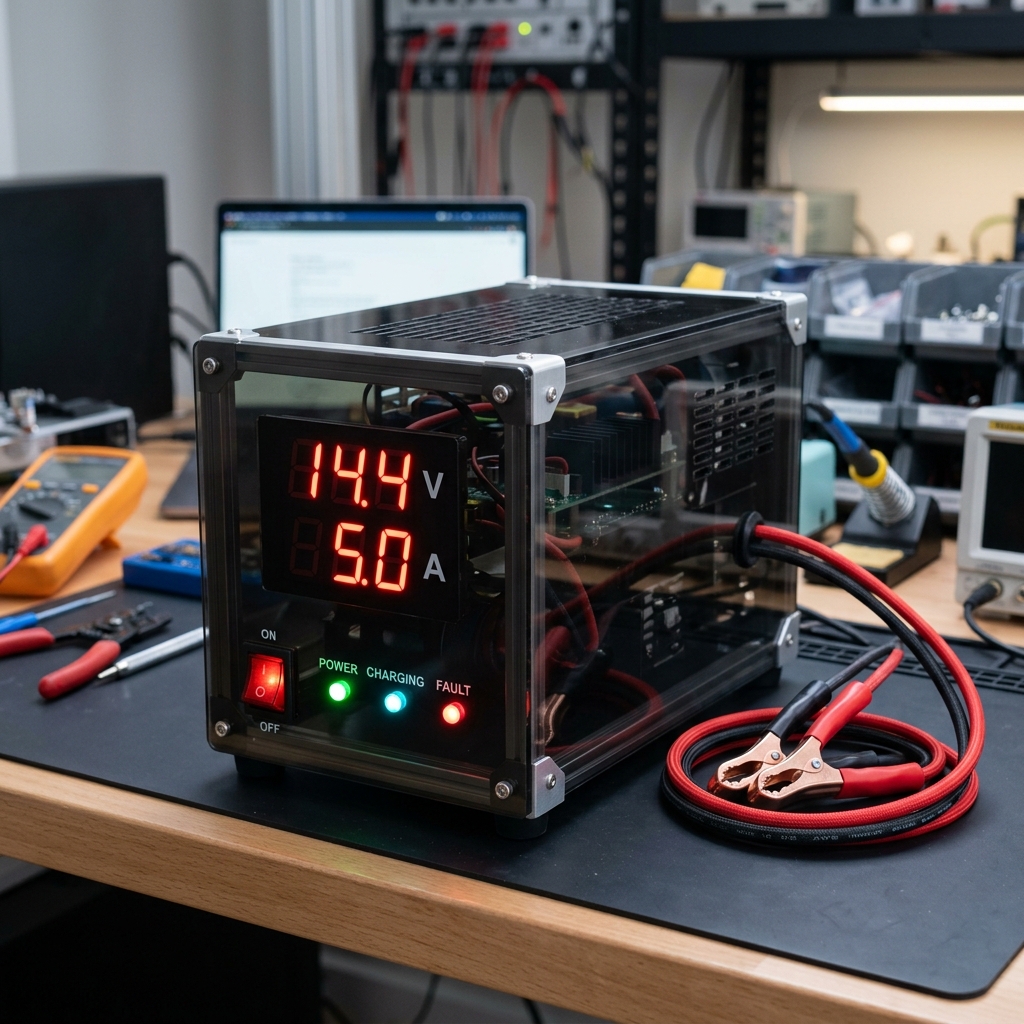

Prototipo de Cargador 1000thon Mix en el banco de trabajo
Prototipo 1000thon Mix

Panel Técnico de Telemetría

Entrada AC
110 V

Voltaje nominal alterno de toma de red eléctrica domiciliaria comercial.

Fuente DC
15 V

Salida regulada DC de la fuente conmutada primaria (Mínimo 10 A recomendados).

Salida de Carga
14.4 V

Ajuste de tensión de carga rápida final ideal para baterías de plomo-ácido.

Corriente
5 - 10 A

Corriente máxima de salida con control por potenciómetro CC integrado en el regulador.

Consola Simuladora de Calibración CC/CV

Modifica los deslizadores de control y la capacidad de la batería para ver cómo reacciona en tiempo real el módulo regulador del cargador.

Ajuste Voltaje de Salida 14.4 V
Ajuste Corriente Límite (CC) 5.0 A
Capacidad de la Batería a Recargar
VOLTÍMETRO DC
14.40
AMPERÍMETRO DC
5.00
Corriente Constante (CC)
Voltaje Constante (CV)
Carga Activa
Flotación
Consola de Diagnóstico en Vivo
[00:01] Inicializando calibración del sistema.
[00:01] Cargador configurado para batería seleccionada de 60 Ah.
[00:01] Estado de carga: Recomendado 5-6 A máximo. Calibración OK.

Componentes y Materiales de Construcción

Selecciona o marca los componentes para gestionar tu lista de compras o inventario en tiempo real:

Fuente de Alimentación AC/DC

Conmutada (switching) de 15 V a 16 V y mínimo 10 A de potencia continua.

Módulo Regulador Buck CC/CV

Convertidor DC-DC regulable que gestiona la curva de voltaje y limitación de corriente.

Instrumento Dual Volt/Amp

Voltímetro y Amperímetro digital para el monitoreo dinámico y lectura en vivo.

Fusible con Porta-fusible

Protección contra cortocircuitos y sobrecargas en salida positiva (calibrado a 10 A / 15 A).

Pinzas de Caimán Automotrices

Pinzas reforzadas y polarizadas (Pinza Roja para Positivo, Pinza Negra para Negativo).

Interruptor Balancín General

Corte unipolar o bipolar para conectar y desconectar el primario de alimentación AC.

Ventilador de Refrigeración

Extractor o soplador Brushless de 12 V para disipar aire caliente de la caja.

Gabinete o Caja de Ventilación

Carcasa protectora resistente al calor con ranuras de refrigeración.

Cableado Eléctrico de Potencia

Cables conductores gruesos de calibre 14 AWG o 12 AWG para la corriente de carga.

Diagrama Funcional de Bloques

Pasa el cursor por encima de los bloques para resaltar la función de cada etapa y ver cómo circula la energía eléctrica a través del circuito:

Esquema Lógico Mix-1000 ENTRADA AC 110V AC FUENTE AC/DC Switching 15V DC - 10A MÓDULO CC/CV Ajustable 14.4V / Flot. SALIDA Fusible + Pinzas A Batería 12V VENTILADOR 12V

Plano Esquemático de Conexión Completo

Esquema eléctrico detallado para ensamblar correctamente los módulos e instrumentos:

Esquema de Cableado Físico AC 110V ENTRADA INTERRUPTOR PRINCIPAL FUENTE SWITCHING 110V AC a 15V DC POTENCIA: 10 A +15V DC GND (Neg.) MÓDULO CC/CV BUCK Regulación de Voltaje Limitación de Corriente IN+ OUT+ IN- OUT- PINZA NEGRA (-) FUSIBLE 14.40 V 5.00 A INSTRUMENTO DUAL PINZA ROJA (+)

Parámetros y Calibración Técnica

Usa estos parámetros para calibrar el cargador. Presiona en los botones de calibración para configurar directamente el simulador interactivo:

Etapa del Proceso Voltaje de Referencia Acción Rápida
Carga Rápida / Normal 14.2 V a 14.4 V
Mantenimiento / Flotación 13.5 V a 13.8 V
Umbral de Sobrecarga Crítica No superar 14.8 V
Capacidad Acumulador Carga Recomendada (CC) Calibrar Sim
Batería Chica (45 Ah) 4.0 A a 5.0 A (Máx. 10%)
Batería Mediana (60 Ah) 5.0 A a 6.0 A (Estándar)
Batería Grande (75 Ah) 7.0 A a 8.0 A (Media)
Batería Pesada (100 Ah) 10.0 A Máximo (Límite)

Calibración de Tensión (Voltios)

La tensión final del regulador define el estado final de la batería. Configurar a 14.4V garantiza que la celda química alcance la saturación de carga completa. Ajustarlo por encima de 14.8V generará electrólisis severa, evaporando el electrolito líquido y dañando permanentemente las celdas.

Calibración de Corriente Limite (Amperios)

La corriente de carga debe ajustarse estrictamente a una tasa del 10% (0.1C) de la capacidad total de la batería. Esto mantiene una temperatura interna segura en el acumulador y reduce la posibilidad de deformación o cortocircuito de las placas de plomo internas.

Protocolo de Operación y Puesta en Marcha

Sigue con cuidado el orden cronológico de calibración técnica. Selecciona cada paso para consultar su instructivo detallado:

Paso 01 Calibrar Voltaje
Paso 02 Calibrar Corriente
Paso 03 Conectar Terminales
Paso 04 Iniciar Recarga

Ajuste de Tensión en Vacío (Sin Batería)

Conecta el cargador a la red de 110V AC y enciende el interruptor principal. El voltímetro digital encenderá inmediatamente. Sin conectar ninguna batería a las pinzas de salida, utiliza un destornillador plano o perillero para girar el potenciómetro de voltaje del convertidor Buck CC/CV hasta que la pantalla digital muestre exactamente 14.4 V.

Protocolos de Seguridad de Laboratorio

Consola de Alerta Crítica

Manipular sistemas eléctricos y baterías automotrices conlleva riesgos severos. Los acumuladores de plomo-ácido liberan gas hidrógeno altamente inflamable durante la carga rápida. Un acoplamiento erróneo o cortocircuito directo puede provocar chispas violentas, sobrecalentamiento, explosión ácida o fuego.

  • Protección Polarizada: Prohibido invertir la polaridad de las pinzas (roja al positivo, negra al negativo).
  • Barrera de Fusible: Emplea siempre fusible rápido calibrado de 10 A o 15 A en el conductor positivo de salida.
  • Ventilación Activa: Carga las baterías únicamente en áreas abiertas o con ventilación forzada excelente.
  • Baterías Dañadas: Nunca conectes baterías infladas, con fugas de electrolito o agrietadas.
  • Monitoreo Continuo: No dejes el cargador operando durante periodos extensos sin supervisión periódica.
  • Sección de Cables: Usa calibres robustos de al menos 14 AWG para disipar el calor generado por la corriente.

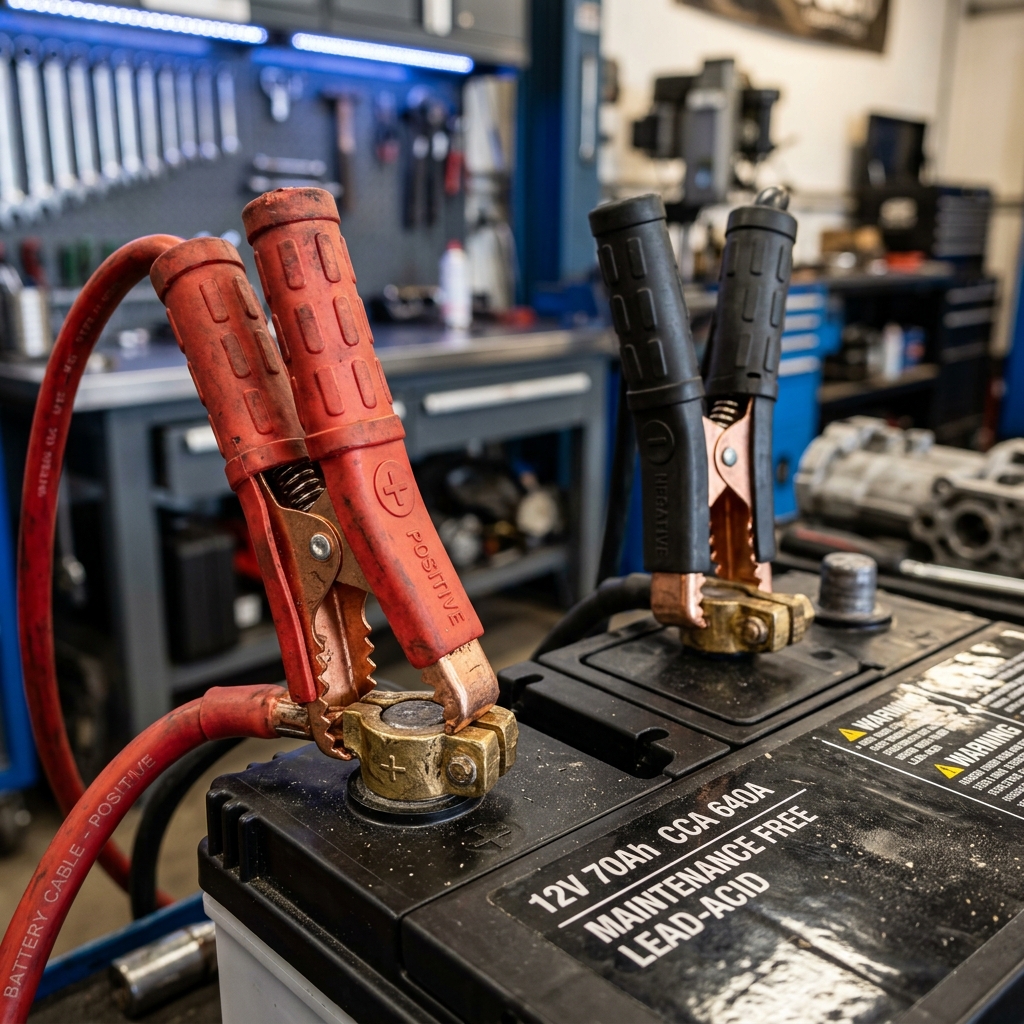

Conexión de seguridad de las pinzas a los bornes de la batería
Conexión Polarizada Segura

Asegura siempre la pinza positiva (roja) primero, y luego la negativa (negra) alejada del acumulador si es posible para evitar chispas.
